ファブリックのファサードは、簡単そうに見えて、決してそうではないアイデアの 1 つです。スタジアムのコンコース、駐車場の階段コア、または新しい交通インターチェンジの前を歩くと、レンガ、ガラス、またはアルミニウムのパネルがかつて行っていた仕事、つまり建物のシェーディング、遮蔽、耐候性、および成形を一度に行っている、コーティングされた布のピンと張った緩やかに湾曲した皮膚をよく目にします。
このガイドでは、ファブリック ファサードとは実際には何なのか、ファサードを構築するために使用されるシステム、表面の裏側のテキスタイル、および指定する前に確認する価値のある実用的なポイントについて説明します。設計、エンジニアリング、材料の購入のいずれの場合でも、目的は売り込みではなく、実際に実行されるイメージです。
ファブリックファサードとは実際には何ですか
テキスタイルのファサードは、テキスタイル建築と呼ばれるより広い範囲内に位置します。原理は単純です。工業用繊維はスチールまたはアルミニウムの基礎構造によって張力下に保持され、その繊維が周囲を囲む表面になります。その後ろには硬い詰め物はありません。この形状は、膜がどのように切断され、プレストレスがかけられ、固定されるかによって決まります。
2 つの構造上のアイデアが支配的です。最初の方法では、布地がマスト、ケーブル、またはアーチの間の二重曲面に引き込まれます。これは古典的な引張膜です。 2 番目の方法では、平らなパネルまたは単一の曲面パネルをフレーム内で張って、外装材と同じように建物に固定します。どちらもストリートのファブリックのように見えますが、スパン、動き、ディテールの点でまったく異なる動作をします。
ファサードの役割は装飾をはるかに超えています。適切に設計されたスキンは、風荷重を構造に戻し、雨水をはじき、日光を濾過し、目の粗い織り素材を使用して空気を通過させます。これは軽量の建物の外壁であり、壁に掛けるバナーではありません。
ファブリックファサードを構築する 3 つの方法
ほとんどのプロジェクトは 3 つのアプローチのいずれかに落ち着きますが、同じ高さでそれらを組み合わせることもあります。以下の表は、特定の概要にどれが適合するかを簡単に確認する方法です。
| システム | 仕組み | どこに当てはまるか |
|---|---|---|
| 引張膜ファサード | マスト、アーチ、またはケーブル上の二重曲面にプレストレスを与えたコーティングされた生地 | エントランス、パビリオン、駐車場、スタジアムのコンコース |
| テキスタイルパネルのファサード | 平らなパネルまたは単一の曲面パネルをアルミニウムフレームに張って構造物に固定 | 改修、スクリーニング、機能外装材、看板 |
| オープンメッシュファサード | 張力またはフレームを備えた、制御された開口率を備えた PVC コーティングされた織メッシュ | サンシェード、グレアコントロール、駐車構造物、壁面装飾 |
| 空気圧クッションのファサード | フレームまたはケーブルネットで保持された空気で膨張したフィルムまたは布製クッション | 高い透明性が求められるファサードや屋根 |
パネル システムは、フレームが規則的なグリッドに従っており、個々のパネルを残りのパネルに触れることなく交換できるため、改修に適する傾向があります。引張作業ではエンジニアはより多くのことを要求されますが、形状の自由と長くクリアなスパンが得られます。メッシュは通常、換気を完全に遮断することなく、ガラス張りの標高で日射量をカットする最も経済的な方法です。
デザイナーがファブリックファサードに戻り続ける理由
- 軽量。あ コーティングされたポリエステル膜 重量はガラスやプレキャストパネルの数分の一であるため、支持する鉄骨構造をはるかに軽量化できます。既存の建物では、多くの場合、それが計画が進むか棚上げされるかの違いになります。
- まぶしさのない日光。半透明の膜は光を背後の空間に拡散し、未処理のガラスから得られる硬いコントラストを和らげます。
- 紫外線と天候からの保護。コーティングされた皮膚はほとんどの紫外線を遮断し、内装仕上げ材、家具、居住者を保護します。
- 熱的利点。シェーディング レイヤーと換気されたキャビティにより冷却負荷が軽減されますが、実際の節約は方向と詳細に大きく依存するため、特定のケースをモデル化してください。
- 形は自由。曲線、円錐、抗衝突面は、張力がかかった生地に自然に現れますが、これは高価であるか、硬質被覆では不可能です。
- スピードとコスト。膜は工場で溶接され、現場で迅速に取り付けられるため、構築の天候にさらされる段階が短縮されます。
- 保守性。細部にまでこだわったサウンドと賢明な清掃ルーチンにより、適切にコーティングされた PVC メンブレンは長年にわたって機能し、損傷したパネルは個別に交換できます。
膜の裏側の材料
商業作品で目にするほぼすべてのファブリック ファサードは、織られたポリエステルの基布から始まります。布地は引張強度を提供します。残りはコーティングが行います。 PVC は主力コーティングであり、生地の防水性、溶接性、耐久性を高めます。その上に薄いトップコート (通常は PVDF またはアクリル) が塗布され、汚れ、紫外線、色褪せに強い表面を実現します。
平均的なファサードと 10 年後も鮮明に見えるファサードとの間のギャップは、多くの場合、トップコートとコーティングの重量にあります。コーティングが厚いほど耐摩耗性と溶接強度が向上しますが、PVDF 仕上げは通常、基本的なアクリル仕上げよりも色が保持され、汚れが落ちやすくなりますが、価格は高くなります。
1100G PVDF张拉膜面材 1100 g/m2、PVC コーティング層ポリエステルベースで PVDF 表面層を塗布し、強度、透光性、および接着性を兼ね備え、広範な延伸フィルム構造の選択型起点として適しています。 製品を見る→ ロングスパンの引張作業では、1100 gsm の PVDF 引張膜ファブリックが一般的な出発点となります。強度、半透明性、取り扱い重量のバランスが取れており、工場で確実に溶接されます。負荷が上昇したり、スパンがさらに伸びたりする場合、仕様は通常、より重いアーキテクチャ メンブレンに移行します。
PTFE コーティングされたガラスと ETFE フィルムは同じ概念に属しており、頻繁に PVC と比較されます。それぞれに透明性、自動洗浄動作、コストのトレードオフが異なるため、設計が固まる前に検討する価値があります。
テキスタイルを仕事に合わせる
生地がファサードに適しているかどうかは、重量だけでは判断できません。コーティングの種類、糸、織り、表面仕上げ、防火性能はすべて重要であり、それらは相互に影響します。以下の表は、一般的な仕様が実際にどのように並ぶかを示しています。
| 代表的な仕様 | ベースとコーティング | ファサード用途 |
|---|---|---|
| 950gsmの建築用膜 | ポリエステルベースにPVDFとアクリル仕上げ | ミッドスパンのキャノピー、小さな引張ファサード |
| 1100gsmの引張膜 | ポリエステルベース、PVDF トップコート | 張力のあるファサード、エントランス構造、日陰の屋根 |
| 1250gsmアーキテクチャメンブレン | ポリエステルベース、厚手のPVDFトップコート | スタジアムおよび輸送用のロングスパン、高負荷メンブレン |
| 400gsmコーティングされたメッシュ | ポリエステルメッシュ、PVCコーティング | 日よけスクリーン、眩しさ制御、外壁装飾 |

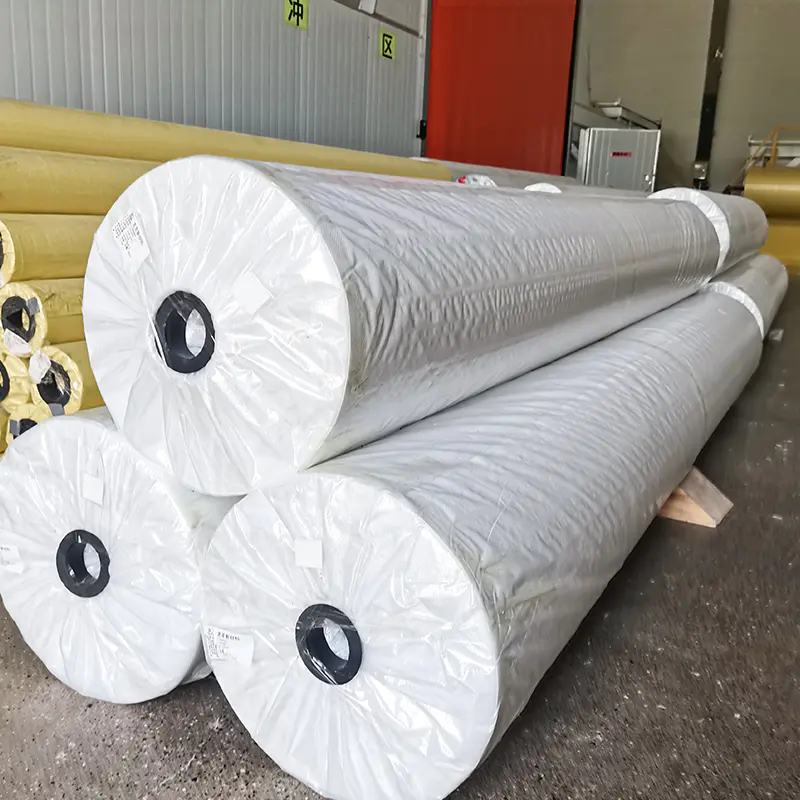

1250G PVDF 建築膜材 1250 g/m2、TiO2 と PVDF 面層および B1 抵抗、耐引張強度 7300 N/7000 N/5cm、適切な広さおよび高紫外目タイプ。 製品を見る→ データシートを読むことは別のことです。それを実際の標高と一致させることは別のことです。正確なバッチのサンプルを要求し、溶接試行を実行し、折り畳んだり、クランプで固定したり、角に引っ張ったりしたときに材料がどのように動作するかを確認します。これらの小規模なテストにより、インストールのかなり前にほとんどの問題が検出されます。
シェーディング、グレア、開放感
メッシュはファブリックファサードの静かな主役です。織りが完全に閉じていないため、布には開放係数、つまり素材内の開いた領域の割合があります。この 1 つの数値によって、どれだけの景色が見えるか、どれだけの日射量が通過するか、ファサード シェッドがどれだけの風圧を吸収できるかが決まります。
物理学について詳しく知りたい場合は、この説明を参照してください。 オープン性要因がパフォーマンスと可視性の両方をどのように変化させるか は有用な出発点です。つまり、開放率が低いと、スクリーンの密度が高まり、日射制御が強化されますが、外側の視界が減り、内側から閉ざされているように感じることがあります。開放性を高くすると視界が確保され、空気の移動が可能になりますが、遮光効率は犠牲になります。
400G PVC 涂层遮蔽酯阳ネットワーク 400 g/m2、PVC コーティング層ポリエステル メッシュ、透気遮蔽および B2 燃焼、西晒しガラス、植物屏風、または車の屋根などの半透過遮蔽環境に適しています。 製品を見る→ 中間範囲のコーティングされたメッシュは、多くの場合、西向きの窓ガラス、植物のスクリーン、または駐車場のデッキに適した妥協策です。透過性の表面は風圧も軽減するため、フレームやアンカーを密閉膜に必要なフレームやアンカーよりも軽量にすることができます。
指定する前に確認すること
- 意図したスパンでの引張強度と引裂強度。20°C のみではなく、実際の使用温度範囲でのテストデータが含まれます。
- コーティングの密着性と溶接強度 — ファサードの良さは、その継ぎ目によって決まります。
- 煙や飛沫の要件を含む、建設中の市場の防火分類。
- UV下での色と光沢の保持は、促進された耐候性の結果によって理想的に裏付けられます。
- ほとんどの失敗が始まるエッジ、コーナー、貫通部のディテール。
- 動き: メンブレンは温度と風によって呼吸するため、固定はそれを考慮する必要があります。
- メンテナンス: クリーニングの頻度、アクセス方法、および材料を再コーティングできるか、パネルごとに交換できるかどうか。
ファブリックファサードが最適な場所
テキスタイルスキンは、断熱性よりも換気と採光が重要となる交通インターチェンジや立体駐車場で活躍します。これらは、スタジアムのコンコース、スポーツホールやトレーニング施設、公園のパビリオンや景観構造物、学校の中庭や屋根付きの歩道、小売店やショールームのスクリーニング、工業ビルや物流ビルの工場エリアを隠す換気スクリーンに適しています。
本格的な音響分離、安全な筐体、または完全な遮光が必要な場合には、快適性が劣ります。このような場合、布地は通常、唯一のバリアとしてではなく、従来の壁の上の第 2 層として機能します。
コーティングを知り尽くしたパートナー
当社は2010年から生地のコーティングを行っており、海寧市の銭江工業団地にある拠点でPVCコーティングされたポリエステル、PVCメッシュ、TPUメッシュ、建築用メンブレンを生産しています。私たちが出荷するものの多くは、最終的には張力のある構造物、天蓋、日よけスクリーンになるため、私たちが最もよく聞く質問は、重さは何グラムか、トップコートはどれか、素材はどのように溶接されるか、夏に太陽の下で数日過ごした後はどうなるかなど、実用的なものです。
閲覧できます 当社の建築用メンブレンとメッシュ生地のラインナップ 仕様がどのように比較されるかを確認するため、仕様が確定する前に、私たちのチームが喜んでグラム重量、トップコート、溶接の試行について話し合うことにしました。通常、気になる詳細のサンプルを送信するほうが、長い電子メール スレッドよりも高速です。
ファブリックのファサードは早期のコラボレーションに報います。形状がまだ柔軟なうちに膜請負業者と材料サプライヤーを会話に参加させ、クランプ、排水、移動ジョイント、交換戦略などの詳細が自然に定位置に収まる傾向があります。入札まで放置すると、同じ詳細が現場で解決するには高額な問題になります。
今後の高さのオプションを検討している場合は、ファサードに何をする必要があるか、どのくらいの期間維持する必要があるか、誰が維持するかという 3 つの質問から始めてください。答えは、どのカタログよりも早く材料の選択肢を絞り込みます。
